在半導體三極管中,參與導電的存在著兩種極性的載流子,因此該種器件被譽為雙極型三極管。在此篇文章中,我們將介紹另一種類型的三極管,這種三極管僅由一種載流子參與電子流動,因此也被稱之為單極型三極管,由于這種管子主要通過使用電場效應對電流進行控制,因此也被稱為場效應三極管(FET),簡稱場效應管。

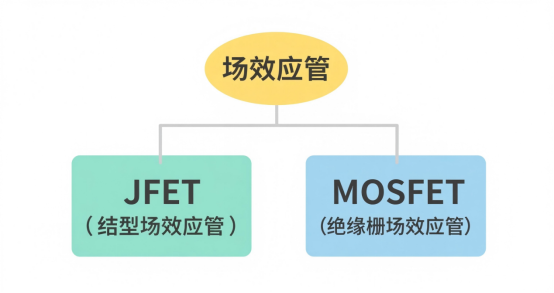

場效應管可以分成兩大類,一類是結型場效應管(JFET),另一類是絕緣柵場效應管(MOSFET)。

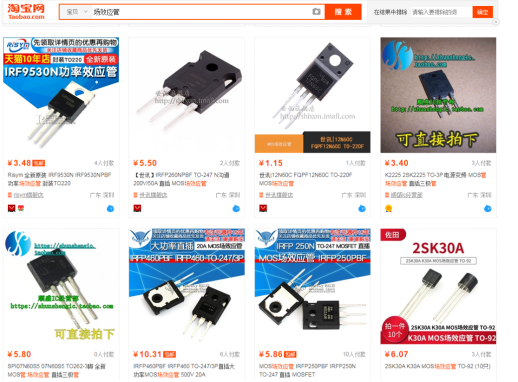

如果你在某寶里搜索“場效應管”你會發現,搜索出來的基本上是絕緣柵場效應管。

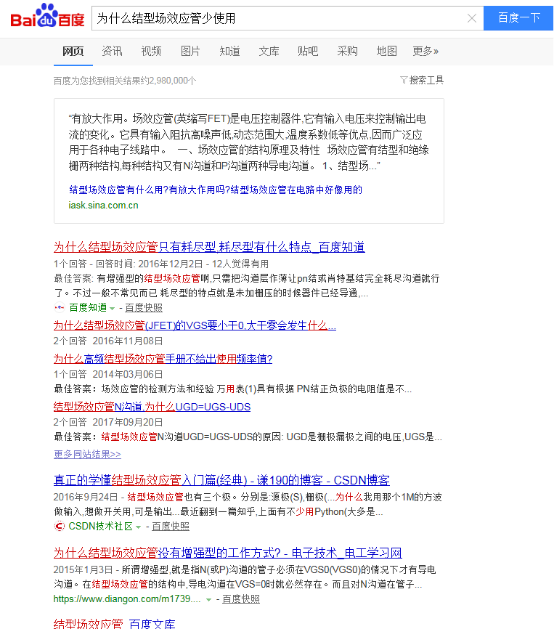

即使搜索“結型場效應管”,出來的也只有幾種,你是不是懷疑結型場效應管已經被人類拋棄了的感覺,沒錯,JFET相對來說是比較少使用的,如果你問百度,百度貌似也無法回答你這個問題。

下面我們就跳過JFET,來點實際的,還是直接分享絕緣柵場效應管的相關基礎知識吧。
絕緣柵場效應管中文全稱是金屬-氧化物半導體場效應晶體管,由于這種場效應管的柵極被絕緣層隔離,所以又叫絕緣柵場效應管,英文簡稱是MOSFET,一般也簡稱為MOS管。
MOSFET的輸入電阻很高,高達109Ω以上,從導電溝道來分,可以分為N溝道和P溝道兩種,無論是N溝道還是P溝道,又可以分為增強型和耗盡型。N溝道的MOS管通常也簡稱為NMOS,P溝道的MOS管簡稱為PMOS。

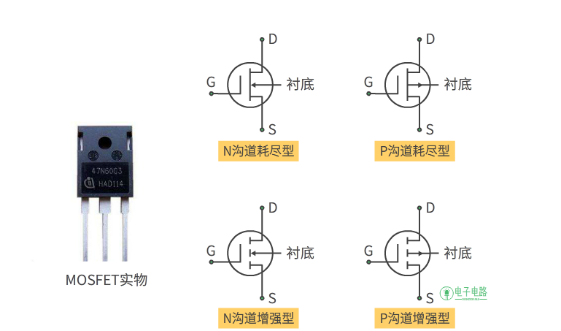

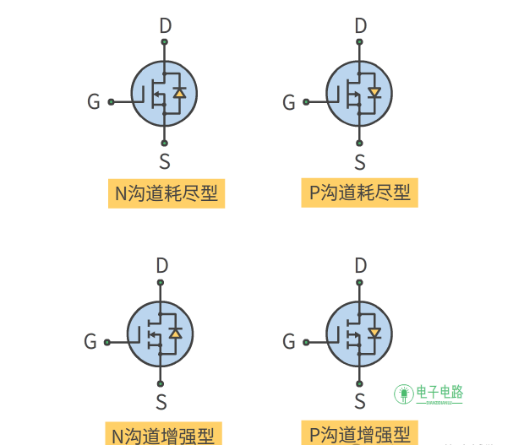

▲ MOS管種類MOS管共有3個腳,柵極G,漏極D,源極S,通常情況下,MOS管的襯底是跟S極在管子內部是連接在一起的,而且,MOS管的D極和S極之間一般會有一個寄生二極管,所以,你見到的MOS管的符號通常是畫成下面這樣的。
▲

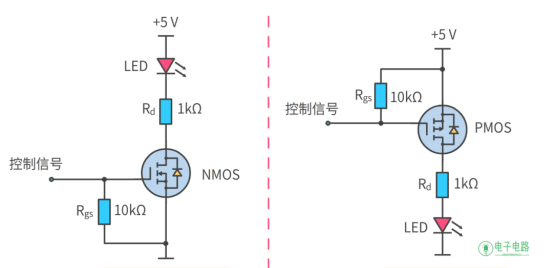

仔細觀察的朋友可以發現,無論是N溝道還是P溝道,寄生二極管的方向總是跟箭頭的方向是一致的。其實在一般使用中,更多是使用N溝道增強型或者P溝道增強型MOS管,耗盡型的管子是比較少使用到的。那么,如何使用MOS管做電子開關?比如用來驅動LED?來兩個圖。

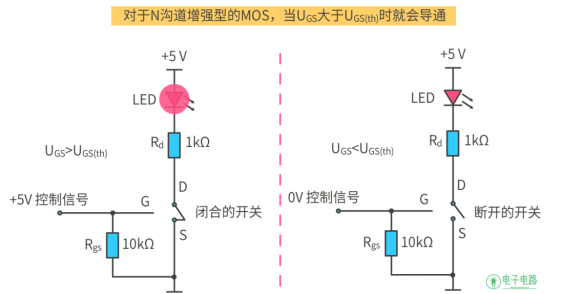

▲MOS管做電子開關的簡單應用一般認為MOS管導通是不需要電流,只要UGS提供一定的電壓就可以導通了。對于N溝道增強型的MOS管,當UGS大于一定值時就會導通,這里所說的“一定值”是指開啟電壓UGS(th),N溝道增強型UGS(th)一般是2~4V之間。

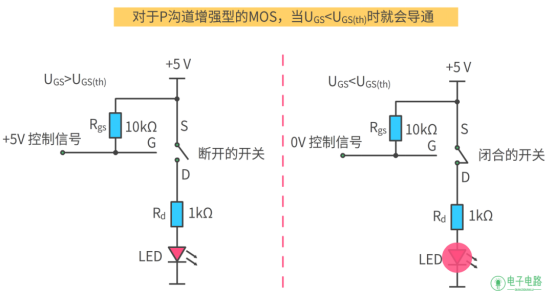

對于P溝道增強型的MOS管,當UGS小于一定值時就會導通,P溝道增強型UGS(th)一般是-2~-4V之間。

如果UGS達不到相應的電壓值,MOS就無法導通,所以說MOS管是電壓控制型元件。
經過小編以上電路圖的科普,您對場效應管有更加深刻的了解了嗎?如想了解更多,期待咱新邦微的下一篇文章~
